手机石墨散热

随着智能手机、平板电脑等电子产品越来越轻薄化。芯片的发热量越来越大,电子产品散热空间越来越小,多功能化+超薄、超轻+体积小,导致电子产品发热严重,出现电量使用过快,自动关机,操作失灵、电池寿命下降,网上商务运算迟缓,安全隐患等一些问题。人工合成石墨膜的出现为电子产品的散热提供了可能,高导热石墨膜将点热源快速扩散为面热源,快速让热量散发出去,让产品和您的设计更有广阔的空间。


人工合成复合石墨片是采用聚酰亚胺膜烧结而成的新型膜片材料,具有高导热性和优良的产品设计灵活性。高传导效率导热系数1500w/mk-1800wk. (是铜的5倍,是铝的8.3倍),柔性膜片易加工,易模切加工成任意形状,并可反复弯折。质轻密度是1.8-2.1g/cm³,也可用于电磁屏蔽材料。

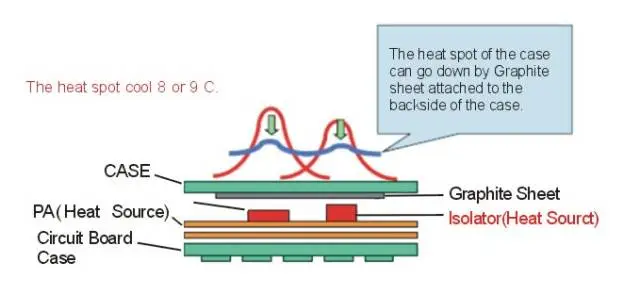

石墨散热原理:

手机石墨散热:

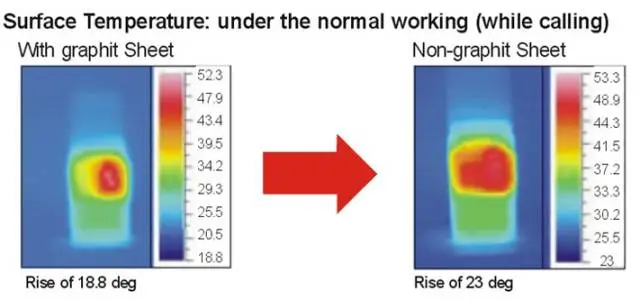

手机石墨散热效果:


手机散热应用案例:

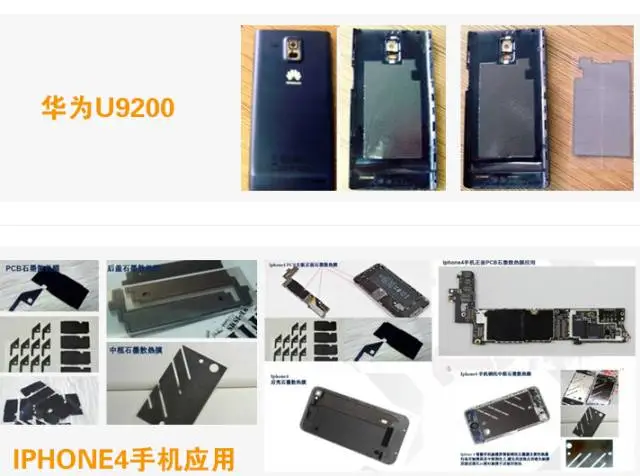

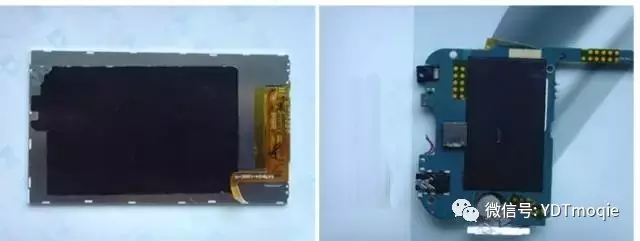

其他手机石墨片模切件分析

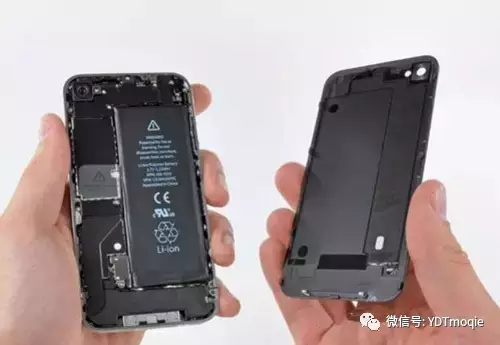

1、IPHONE4

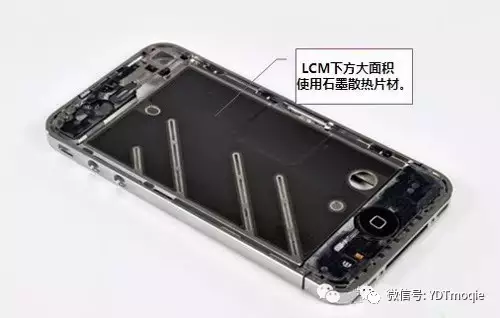

Iphone4采用的是石墨散热片作为散热的载体,在屏蔽盖、电池盖底壳、lcm下方的钢片上大面积使用石墨散热片,保证了充分的散热。

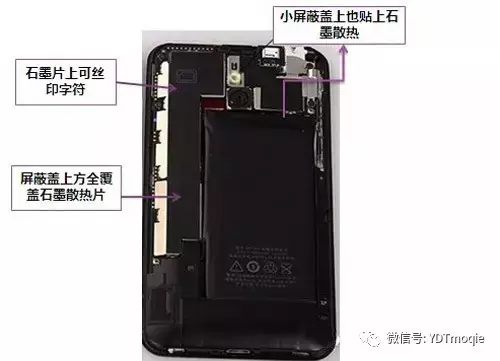

魅族MX


魅族MX 采用也也是采用石墨散热的方法进行散热,石墨片材贴在屏蔽盖表面。

在魅族的整机中共用了5块石墨散热片,3片散热硅胶,所有屏蔽盖均采用洋白铜,保障了良好的散热性能。

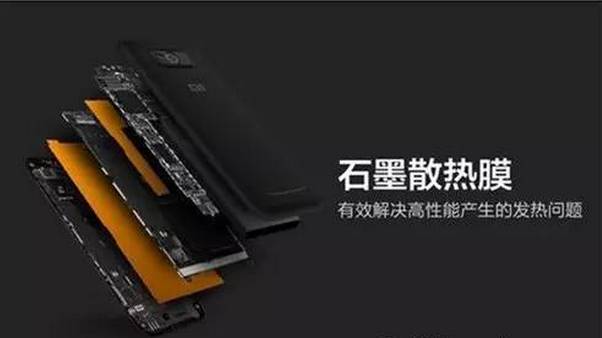

小米手机
