我对FPC认知

发表时间:2018-04-26 08:23


FPC是手机及其他通讯产品中常见的一个物料,谈谈我对FPC的认知:

一、FPC 产品简介——概念

FPC是英文Flexible Printed Circuit的简称。是一种铜质线路印制在PI聚酰亚胺(Polyimide)或PE聚脂(Polyester)薄膜基材上,具有可自由弯曲和可挠性,纤薄轻巧、精密度高,可以有多层线路,并于板上贴芯片或SMT 芯片。台湾称其为“软性印刷电路板”,简称为“软板”,其它名称如“可挠性线路板”,“软膜”,“柔板”等;

二、FPC优势

1.体积小,重量轻

2.配线密度高,组合简单

3.可折叠,做3D立体安装

4.可做动态挠曲

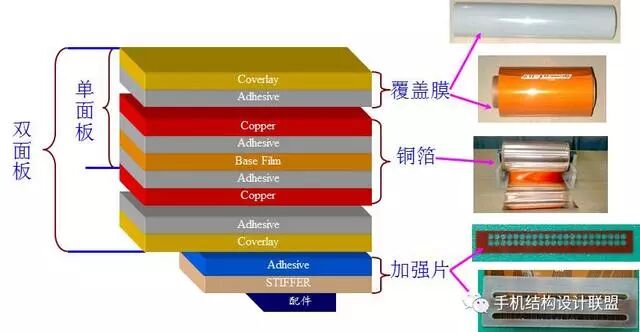

三、FPC产品结构组成

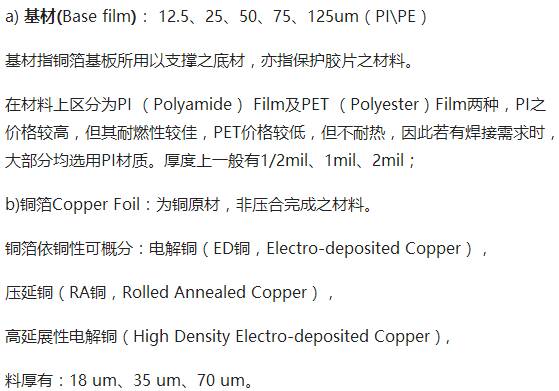

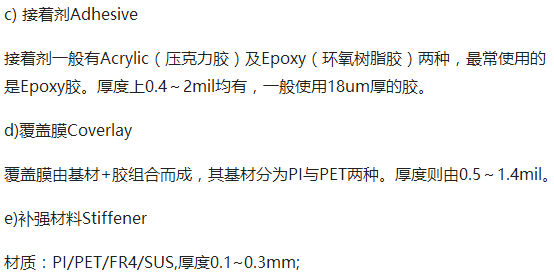

三、FPC 材料组成及规格

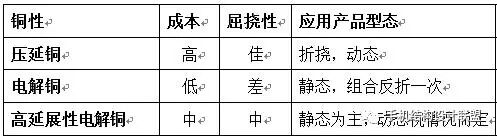

其应用及比较整理如下:

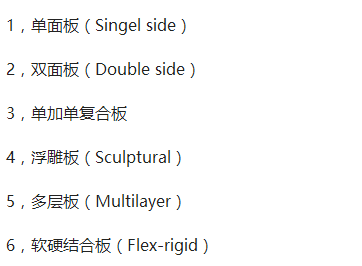

四、FPC类型

五、FPC工艺流程介绍

以双面板为例,大致流程如下:

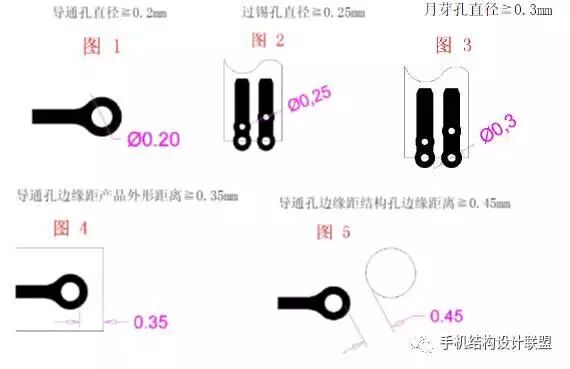

六、结构设计要点

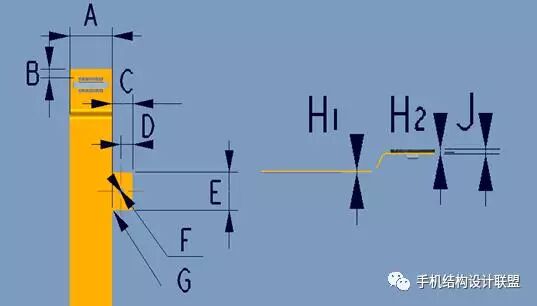

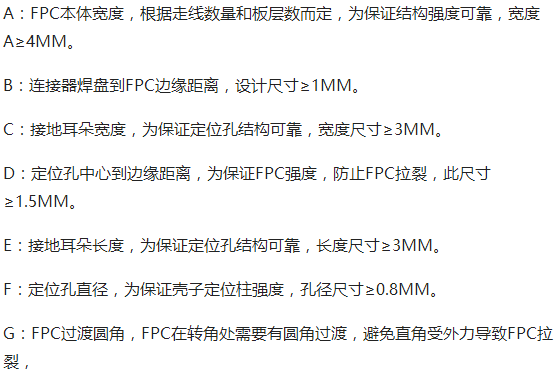

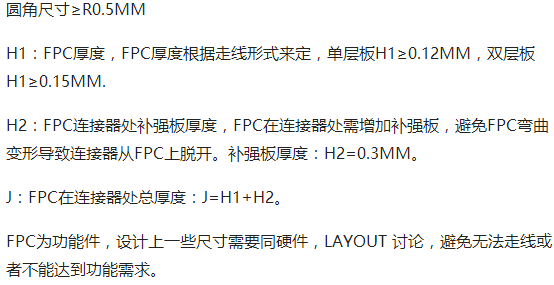

如上图所示,以主FPC为例,各部分设计尺寸要求:

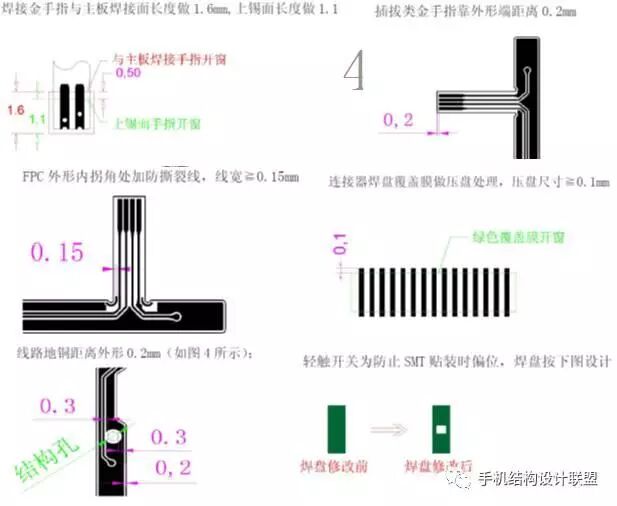

硬件设计要点:
